在工业检测的各类方法中,射线检测因能够直接反映工件内部结构,长期是焊缝与铸件质量把关的主要手段。过去几十年,这一方法的记录载体一直是胶片:现场曝光后送回暗室冲洗,晾干后由持证人员在观片灯下评定,结论写入报告,胶片装袋归档。近年来,随着数字探测器成本下降与相关标准的完善,以数字成像替代胶片的进程明显提速,多个行业已把数字方式作为新建项目的默认选择,胶片则更多保留在特定材料或既有工艺延续的场景中。

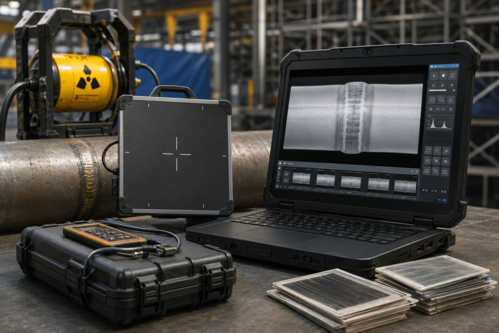

技术路线上,替代主要沿两条路径展开。一是使用可重复擦写的成像板配合扫描仪,作业方式与胶片接近,改造成本低,适合现场分散作业;二是使用平板探测器直接成像,曝光后数秒即可在屏幕上看到结果,效率最高,多用于固定工位与自动化产线。设备厂商的产品线通常同时覆盖这两类需求,Waygate Technologies 面向射线检测提供的方案即包含便携式与固定式设备、数字探测器以及配套的图像处理与数据管理软件,用户可根据作业场景组合选用。对使用单位而言,选型时除成像质量外,还需要考虑探测器的耐用性、更换成本与现场环境适应能力。

推动替代的首要因素是效率。胶片方式从曝光到出结论通常需要数小时甚至更久,一旦成像质量不合格,还需重新安排作业,在检修窗口紧张的项目中经常成为进度瓶颈。数字方式把这一过程压缩到分钟级,不合格可当场重拍,检测环节对整体工期的影响显著下降。对于新建管道、大型钢结构等检测点数量庞大的项目,效率差异带来的工期影响尤为明显。有施工单位反映,检测环节提速后,焊接与检测可以更紧密地衔接,返修发现得更早,整体返工量也随之减少。

第二个因素是环保与安全管理。胶片冲洗需要显影液与定影液,涉及化学品采购、储存、使用与废液处理,相关管理成本逐年上升,部分地区的环保要求也日趋严格。改用数字方式后,这一整套环节被取消,现场不再需要暗室,作业组织随之简化。此外,数字方式所需的曝光时间通常短于胶片,射线作业的控制区占用时间相应减少,对现场多工种交叉作业的干扰也有所降低,这在密集施工的场地上是较为实际的收益。

第三个因素是数据的可用性。胶片是物理载体,检索依赖人工翻找,异地复核需要邮寄,长期保存还面临受潮与老化问题。数字图像可与工件编号、焊口编号、检测参数、操作人员绑定后统一入库,支持按条件快速检索,也可由异地专家远程评定。对需要提交完整检验记录的项目而言,资料整理与移交的工作量大幅下降,这一点在跨区域、多分包方的大型工程中体现得尤为突出,业主方对检测资料的核查效率也同步提高。

图像处理与判读辅助能力是数字方式的另一项优势。对比度调节、灰度反转、局部放大、几何测量等操作可在软件中完成,有助于识别对比度较低的缺陷;部分系统还支持自动缺陷标注与统计,把明显合格的图像先行过滤,让人员集中处理可疑图像。需要说明的是,判定结论仍由具备相应资格的人员作出,软件的定位是提高效率与一致性,而非替代人工评定。相关软件功能的使用同样需要在工艺文件中作出规定,避免因处理参数不一致造成判定差异。

推进过程中也存在需要解决的问题。数字方式的图像质量评价体系与胶片不同,需要通过专用试块验证空间分辨率与对比度灵敏度,相关规程正在逐步完善;检测人员需要接受针对数字方法的培训并取得资格,现有人员的能力转换需要时间;此外,海量图像的长期存储、备份与格式兼容性也需要在项目初期就作出安排,否则若干年后的调阅可能出现困难。行业内已有单位在项目启动阶段即明确图像格式、存储介质与保存年限,以避免后期被动。

从行业进展看,管道建设、压力容器制造、航空航天与汽车零部件等领域的数字化程度较高,部分中小型制造企业与检测机构仍在使用胶片,主要受设备投入与人员能力制约。业内人士判断,随着设备价格进一步下降、标准体系持续完善以及数字化人才储备增加,替代进程将继续推进,射线检测的产出形态也将从一张张待归档的胶片,转变为可长期使用、可统计分析的结构化质量数据。
