在光学膜压印、微结构复制、模具纹理和高硬度辊轴加工中，辊轴表面的纹理已经不只是“做出图案”这么简单。

一条沟槽的深浅、一个微坑的边缘、一组周期阵列的位置偏差，都可能影响压印复制精度、脱模效果、表面摩擦性能、耐磨寿命，甚至决定后续产品的一致性。

对压印辊、辊压印母模、模具微纹理辊和陶瓷辊轴来说，真正的难点不是能不能刻出纹路，而是能不能在圆柱曲面上稳定控制纹理深度、边缘形貌、阵列位置和表面质量。

传统机械雕刻、化学蚀刻和长脉冲激光加工，在微米级辊轴纹理加工中往往会遇到刀具磨损、热影响、重铸层、边缘圆钝、深度波动、曲面一致性不足等问题。尤其面对陶瓷、钨钢、硬化钢等高硬度材料时，加工难度会进一步放大。

单色科技 ML-ETCH 飞秒激光刻蚀设备加工辊轴场景。

飞秒激光辊轴纹理加工的价值正在这里显现。飞秒激光纹理雕刻机利用超短脉冲完成材料去除，热量来不及向周边扩散，可以减少热影响区、毛刺和重铸层，更适合压印辊、模具微纹理辊、陶瓷辊轴等对精度和表面质量要求较高的场景。

一、辊轴纹理加工，正在从“刻纹路”走向“做功能表面”

过去，辊轴表面加工更多服务于传动、涂布、印刷等基础功能，纹理结构相对粗放。但在光学膜、防伪膜、装饰膜、微纳压印、精密模具和功能表面制造中，辊轴逐渐变成微结构复制的核心母体。

以压印辊为例，辊面纹理的深度和形貌会直接影响压印材料的成形质量。纹理深度不稳定，压印图案就容易出现高低不均；边缘发生圆钝或塌角，微结构轮廓就会失真；整辊不同区域的一致性不足，连续卷对卷生产中就可能出现批量波动。

模具微纹理辊的要求更偏向功能表面制造。它不是单纯为了形成图案，而是通过微结构改变材料表面的摩擦、润湿、触感、抗眩光或脱模表现。对这类辊轴来说，纹理深度、排列规律、边缘质量和长期耐磨性都很关键。

陶瓷辊轴、钨钢辊轴、硬化钢辊轴等高硬度辊轴，则进一步考验加工工艺。材料越硬，机械刀具越容易磨损；材料越脆，传统加工越容易出现崩边和微裂纹；如果热影响过大，还可能破坏材料原有的硬度和表面性能。

所以，飞秒激光辊轴纹理加工并不是简单替代传统雕刻，而是把辊轴表面加工从“刻出纹路”推进到“制造可控微结构”。

飞秒激光陶瓷压印辊轴刻蚀-单色科技

二、传统辊轴纹理加工为什么容易卡在精度和一致性上？

机械雕刻适合部分粗纹理加工，但在微米级沟槽、细密阵列和高硬度材料上，刀具磨损会直接影响纹理深度和边缘形貌。对于压印辊和辊压印母模来说，一旦刀具状态变化，后续纹理的深度、宽度和边缘质量都会产生偏差。

化学蚀刻可以处理一定面积的图案，但它对材料、掩膜、腐蚀均匀性和环保处理依赖较高。用于圆柱曲面辊轴时，图案转移、蚀刻深度和边界清晰度都更难稳定。尤其是 V 型槽、微凸台、棱镜结构、异形纹理等三维微结构，单纯依赖化学蚀刻很难精准还原设计形貌。

长脉冲激光加工效率较高，但热影响问题不容忽视。热量积累可能造成熔边、重铸层、微裂纹或局部硬化层，后续还需要抛光、清洗或二次修整。对于压印辊和模具微纹理辊来说，这些缺陷会影响复制质量；对于陶瓷辊轴和硬质合金辊轴来说，热冲击还可能带来崩边或隐性裂纹。

此外，辊轴不是平面工件。激光焦点、入射角度、旋转轴同步、纹理展开路径和曲面补偿都会影响最终效果。即使是同一种纹理，如果在辊面不同位置的焦点状态不一致，也会造成深度、宽度和边缘状态波动。

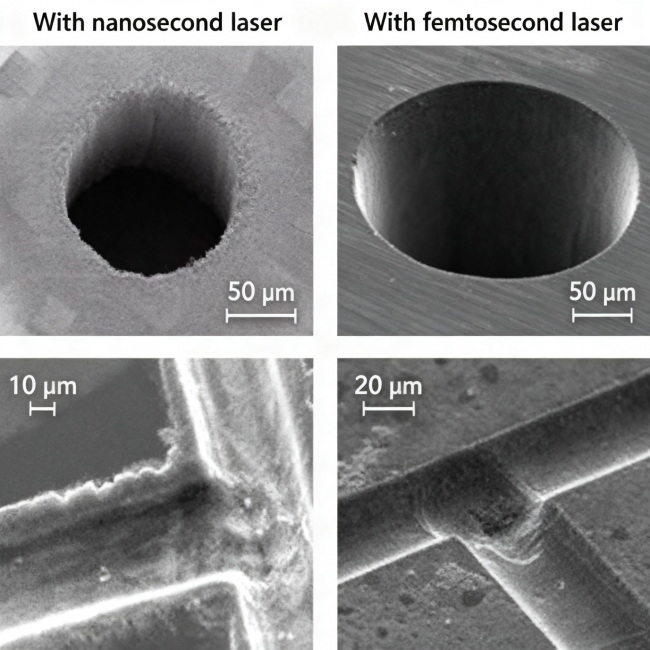

传统加工(纳秒激光）与飞秒激光加工对比图：左侧展示毛刺、熔边、热影响和重铸层，右侧展示边缘清晰、低热影响的微结构。

三、飞秒激光纹理雕刻机的优势：低热影响、非接触、可定深

飞秒激光纹理雕刻机采用飞秒级超短脉冲，材料在极短时间内被去除，热扩散范围很小。相比长脉冲激光和传统热加工方式，飞秒激光刻蚀设备更适合对热影响敏感、对边缘质量要求高、对深度一致性要求严的辊轴纹理加工。

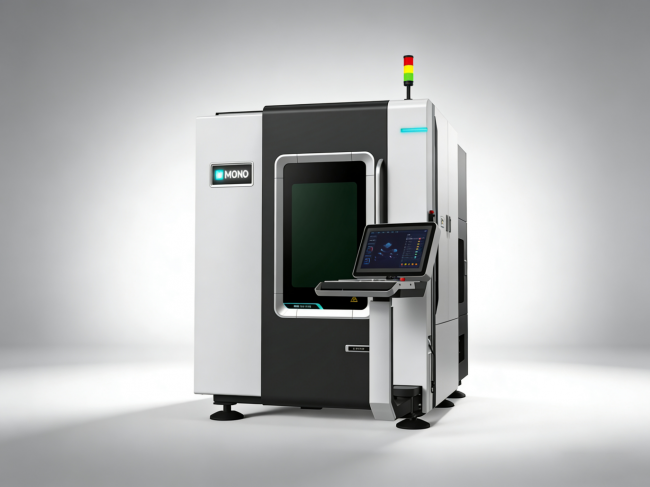

单色科技飞秒激光五轴刻蚀设备：星蚀系列ML-ETCH

在压印辊和模具微纹理辊加工中，飞秒激光的优势首先体现在定深刻蚀。很多纹理不是简单“刻穿”或“去掉一层材料”，而是要在指定深度范围内形成稳定的沟槽、微坑或凸台结构。深度过浅，压印复制不充分；深度过深，可能影响脱模和辊轴表面强度。飞秒激光可以通过能量、扫描路径、重复次数和焦点控制，实现微米级深度调节。

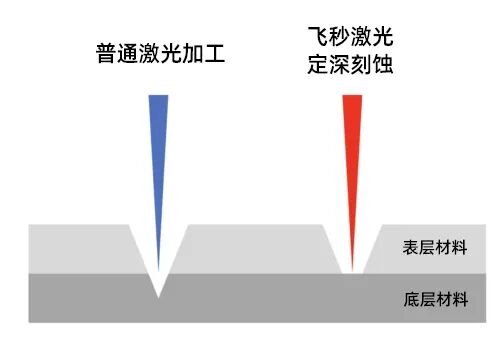

飞秒激光定深刻蚀原理，去除特地定区域，不损伤基材

其次是边缘质量。飞秒激光加工不依赖刀具接触，也没有传统刀具磨损问题，因此更容易减少毛刺、塌角和边缘变形。对于微凸台、V 型槽、棱镜纹理、周期性阵列等结构来说，边缘清晰度会直接影响下游复制效果。

第三是材料适配性。飞秒激光可用于不锈钢、铜合金、钨、钼、陶瓷、蓝宝石、碳化钨等多种材料。对陶瓷辊轴、硬化钢辊轴和钨钢辊轴而言，非接触加工有助于减少机械应力、崩边和表面损伤。

以单色科技 ML-ETCH 飞秒激光刻蚀设备为例，其面向平面及复杂曲面的微结构成型与精细刻蚀，集成工业级飞秒激光技术和多轴运动控制系统，可用于曲面微结构、超精细纹理、模具微纹理和辊轴表面加工等场景。

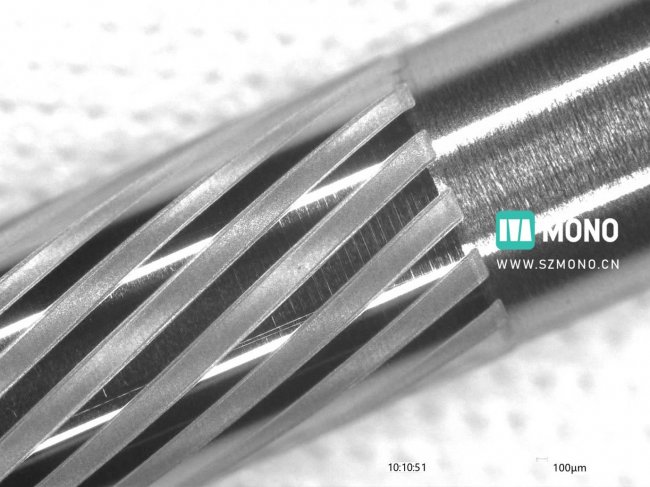

飞秒激光刻蚀设备定深刻蚀曲面辊轴螺旋纹-单色科技

四、压印辊与辊压印母模：重点在复制精度和整辊一致性

压印辊的价值在于复制。无论是光学膜、装饰膜、防伪膜，还是微结构功能膜，最终产品的形貌都来自辊面微结构的连续转印。

因此，压印辊纹理加工不能只看单个结构是否清晰，还要看整辊范围内的深度、边缘、周期和位置是否稳定。

在光学膜压印中，辊面微结构可能是棱镜、V 型槽、微凸台、透镜阵列或周期性沟槽。一旦出现深度不均、边缘圆钝或局部毛刺，就会影响光学效果和复制精度。在装饰膜和防伪膜加工中，纹理细节越复杂，对母辊加工精度和表面一致性的要求越高。

飞秒激光辊轴纹理加工适合这类压印辊和辊压印母模场景。通过多轴联动、旋转轴同步和轨迹规划，飞秒激光纹理雕刻机可以将平面设计图案转化为辊面展开路径，并在圆柱曲面上完成非接触式微结构刻蚀。

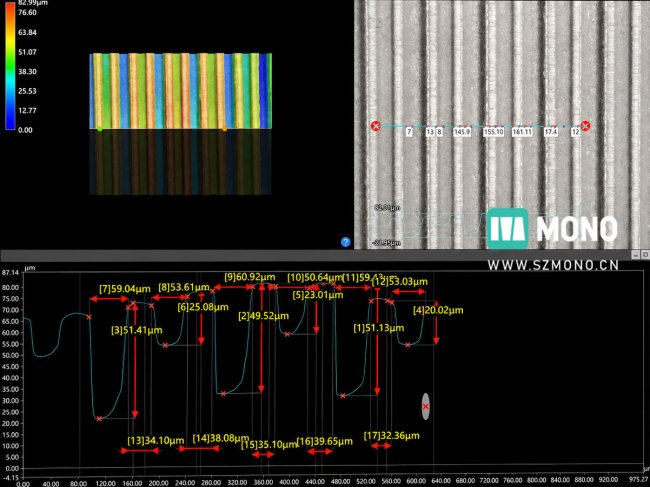

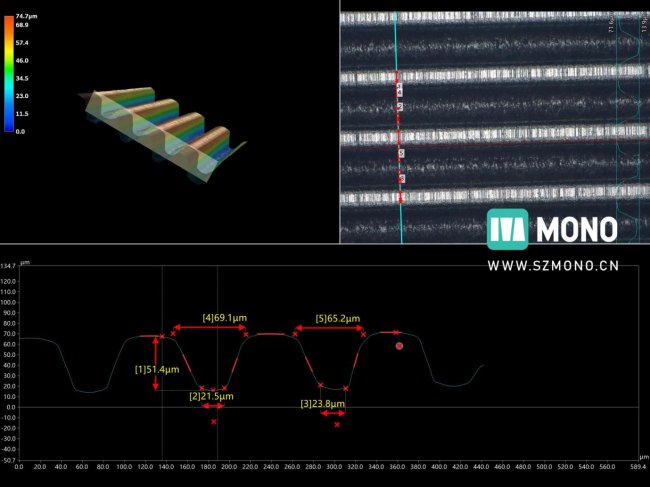

在单色科技辊轴相关样品中，钨钢辊轴盲槽刻蚀可实现深度 50μm±2μm，并保持较高一致性；辊轴定深飞秒激光开槽样品可实现精度 ±2μm、表面粗糙度 Ra 0.4μm。此类样品数据说明，飞秒激光刻蚀设备不仅适合表面图案雕刻，也适合需要深度控制和曲面一致性的辊轴微结构加工。

飞秒激光钨钢辊轴刻蚀案例。

对于压印辊企业来说，这类能力的直接价值在于减少后处理依赖。传统工艺中，纹理加工后往往还需要抛光、清洗或二次修整；飞秒激光加工可以减少毛刺、重铸层和热影响，有助于缩短工艺链条，提高打样验证和小批量制造效率。

五、模具微纹理辊与陶瓷辊轴：高硬度材料上的精密微结构加工

模具微纹理辊更强调表面功能。通过在辊轴表面加工可控微纹理，可以改变材料表面的摩擦、润湿、抗眩光、触感或脱模性能。对高端模具、压印母模和功能表面制造来说，纹理不是装饰，而是决定表面性能的结构基础。

飞秒激光纹理雕刻机在模具微纹理辊上的优势，是结构灵活、参数可调、验证速度快。沟槽、微坑、微凸台、交叉纹理、周期阵列、异形纹理等结构，都可以通过软件路径和工艺参数进行调整，适合企业进行不同功能表面的工艺验证。

单色科技 ML-ETCH 可用于硬脆及高导热材料加工，适配 PCD、蓝宝石、碳化钨等材料；同时，表面功能化微纹理可用于减摩、疏水/亲水、软触感、抗眩光等应用方向。

六、单色科技 ML-ETCH：解决精密微辊轴纹理加工难题

围绕飞秒激光辊轴纹理加工，单色科技可面向长度≤400mm 的精密辊轴、微型辊轴及曲面微纹理零件提供加工方案。根据辊轴直径、长度、材料、纹理深度，可进行夹持方式、旋转轴、多轴联动和光路配置设计，适用于压印辊、辊压印母模、模具微纹理辊、陶瓷辊轴、硬质合金辊轴等场景。

在标准设备能力方面，单色科技 ML-ETCH 飞秒激光刻蚀设备支持平面和曲面工件加工，最小线宽 3μm，表面粗糙度≤Ra0.2，尺寸精度≤±2μm，定深刻蚀深度精度≤±0.3μm，综合加工精度≤±3μm。

这些参数对应到辊轴纹理加工中，意味着设备不只是完成表面图案雕刻，还可以对微结构的线宽、深度、边缘和表面质量进行精密控制。对于压印辊和辊压印母模，它解决的是微结构复制精度问题；对于模具微纹理辊，它解决的是表面功能和纹理稳定性问题；对于陶瓷辊轴和高硬度辊轴，它解决的是传统加工难以兼顾精度与低损伤的问题。

随着光学膜、功能膜、微结构复制、精密模具及高硬度材料加工需求的不断提升，企业对辊轴表面纹理加工的要求也日趋严苛：不仅需要实现精细图案加工，更要精准控制结构深度、边缘质量和曲面一致性，并能够稳定支撑后续压印复制与大规模量产。

飞秒激光作为一种极具优势的先进加工工艺，在满足上述高精密需求方面展现出显著潜力，有望成为高端辊轴纹理制造领域的重要技术方向。
